套管換熱器

產品介紹
　　 我公司SCE系列螺旋套管換熱器專為中小型冷熱水機組設計制造，輸出空調用冷熱水。該系列共有24個型號，制冷量從5Kw到125Kw。由于具備獨特優點，所以在風冷冷熱水機組、水源熱泵、水環熱泵、戶式空調等產品中得到廣泛應用。
　　 換熱管為特定螺距的螺旋結構,并外套無縫流體鋼管,鋼管進行熱鍍鋅處理。
　　 換熱螺旋管束以外套鋼管軸線為中心對稱布置.這種設計,使得換熱器在成形后,各管程長度,均布性,換熱管的完好性,以及邊界傳熱性均勻一致.
　　 換熱管束以外套管軸線為中心對稱布置，為具有特定螺距的螺旋結構。這一結構使得在換熱器成形后，各管程長度、完好性、可靠性及傳熱邊界條件均勻一致。除此以外，在螺旋管與內螺紋的共同作用下，管內產生與主流方向垂直的二次環流。螺旋管束與外套管的間隙構成具有螺旋特征的復雜異形流道，使循環水產生強烈的二次環流。兩側的二次環流使傳熱得到顯著強化。
產品特點
　 1. 選材考究，運行可靠
　　 換熱管選用符合GB/T8890-1998的優質低肋內螺紋銅管。外套管選用符合GB/T8163-1987的優質無縫流體管，內壁光滑，并進行熱鍍鋅處理。與焊接鋼管相比，無縫管沒有因長期運行中的振動和壓力沖擊造成焊縫開裂的危險，也沒有焊縫內壁毛刺扎破銅管的危險，長期運行高度可靠。
　 2、耐壓抗震，不易變型
　　 制冷系統在實際運行中，受溫度波動，啟停循環、熱泵融霜、膨脹閥調節等因素的影響，內部壓力始終處于頻繁的交替變化過程下。在較高或頻繁化的壓力下，板片結構的換熱器極易產生震蕩變形和疲勞破壞。而螺旋狀圓管結構抵抗壓力沖擊和承受高壓的能力要高得多。所以套管換熱器更能適應制冷系統實際運行工況的復雜性。
　 3. 結構靈活，布置方便
　　 螺旋套管蒸發器在結構靈活性上具有獨特的優勢，因?yàn)樘坠艿耐庑螏缀蹩梢愿鶕?jù)用戶需要加工成任意形狀，進出口接管的位置和方向也是如此。而且盡管套管蒸發器占地面積較大，但內部是空的，可以布置系統中的其它部件。另外，在越來越多的場合，用戶要求盡量降低換熱器的高度，螺旋套管蒸發器能夠很好地符合用戶的設計需要。
　 4.回油順暢，安全性高
　　 螺旋套管換熱器的制冷劑流程中，沒有大幅度上升的通道，潤滑油即使在小流量的情況下亦能安全地返回壓縮機，不會因?yàn)闇投鴮?dǎo)致?lián)Q熱面積減少、阻力增大、運行失穩、壓機毀壞等各種危險。
　 5.耐臟耐垢，不易堵塞
　　 由于螺旋套管換熱器中換熱管采用特定的螺旋結構，這一結構的設計使得換熱管水側流道具有較大的截面尺寸，能容許水中夾帶較大直徑的泥沙、纖維及其它雜質通過，造成堵塞的可能性小，同時因水質較硬造成系統堵塞的可能性也很小。更不會因?yàn)殚L(zhǎng)期運行而造成換熱性能大幅下降，所以更能適應制冷系統實際運行工況的復雜性。
　 6.節省費用，降低成本
　　 螺旋套管換熱器在制冷過程中工藝簡單易保，并且管路內焊接處極少，所以在運行過程中不會因質量產生大量的售后服務，并且與其它換熱器相比，成本遠遠低于其它換熱器。
　 7、回路，多組合
　　 該產品可根據設計者的需要制作成單水、雙氟或多氟，回路亦可多個并連組合。
　　　　　　　　　　　　螺 旋 套 管 換 熱 器 參 數 表

型號\項目
制冷量 kw
制熱量 kw
水流量 m3/h
水阻力 kPa
參考?jí)簷C(jī) hp
SCE05
5.3
6.2
0.89
<40
2
SCE06
6.1
7.0
1.0
<40
2.5
SCE08
7.8
9.1
1.3
<40
3
SCE10
10.2
11.5
1.7
<40
4
SCE13
12.7
14.4
2.1
<40
5
SCE15
15.1
16.9
2.6
<40
6
SCE18
17.8
19.7
3.0
<40
7.5
SCE20
20.2
22.5
3.5
<40
8
SCE23
22.8
24.7
3.9
<40
9
SCE25
25.2
28.1
4.3
<40
10
SCE28
27.7
31.2
4.7
<40
11
SCE30
30.1
33.7
5.2
<40
12
SCE35
34.5
38.2
5.9
<40
14
SCE40
41.0
45.7
6.9
<40
16
SCE45
45.8
51.3
7.7
<40
18
SCE50
50.6
56.7
8.6
<40
20
SCE55
55.7
62.3
9.4
<40
22
SCE60
60.4
67.5
10.3
<40
25
SCE63
62.7
70.2
10.8
<40
25
SCE75
77.2
86.3
12.9
<40
30
SCE90
91.6
102.7
15.4
<40
35
SCE100
101.3
113.5
17.1
<40
40
SCE110
110.8
124.4
18.9
<40
45
SCE125
125.4
140.8
21.4
<40
50
說明： 工作壓力：水側：<10bar，制冷劑側：<30bar。
試驗工況：環境溫度35℃，進水溫度12℃，出水溫度7℃。
工　　質：R22，蒸發溫度2℃。

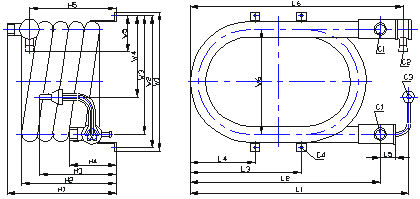

　　　　　　　　套管換熱器外形及安裝尺寸(SCE05-63)

SCE05
SCE06
SCE08
SCE10
SCE13
SCE15
SCE18
SCE20
SCE23
SCE25
SCE28
SCE30
SCE35
SCE40
SCE50
SCE60
SCE45
SCE55
SCE63
氟路入口
C3
12
12
16
19
25
L1
496
589
736
1007
991
W4
178
218
244
305
413
H3
205
205
209
225
245
氟路出口
C2
16
19
22
25
40
L6
485
574
721
987
996
H5
230
235
215
195
305
W5
82
96
114
125
153
水路入口
C1
3"/4
1"
1"
11"/2
2"
W6
214
282
320
400
500
H1
277
293
283
275
405
L2
429
512
654
905
876
　
水路出口
C1
3"/4
1"
1"
11"/2
2"
W3
245.5
318
364
455
563
H4
112
125
139
155
183
L2
429
512
654
905
876
放氣閥位置
L5
37
42
42
53
53
固定尺寸
C4
7×12
7×12
9×15
9×15
13×20
L4
136
175
199
250
310
L3
261
300
419
610
535
W2
277
354
408
510
626

說明： 1、C1的接口為外螺紋，亦可焊接法蘭盤；
2、C2、C3的接口為擴口內徑；
3、以上尺寸為未包保溫前的尺寸；
4、可按客戶的設計要求制作。
雙回路螺旋套管換熱器的安裝尺寸
SCE06D
SCE10D
SCE15D
SCE20D
SCE25D
SCE30D
SCE40D SCE45D
SCE50D SCE55D
SCE60D SCE63D
A
40
40
40
40
60
B
42
42
52
64
74
C
Ф9.52
Ф12
Ф12
Ф16
Ф19
D
Ф12
Ф16
Ф16
Ф19
Ф25
注：其它尺寸參考SCE系列新產品　　　　　　
　　　　　　 　　　　　　　　　

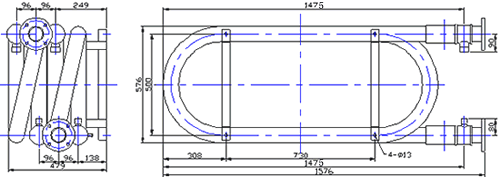

　　　　　　　　套管換熱器外形及安裝(SCE75-125)

注：
1、本產品基本形式為單水或雙氟回路，也可做單氟回路
2、氟路入口Ф25（擴口內徑），出口Ф40（內徑）
3、水路入口為2 1/2'' 法蘭
4、圖示尺寸為未包保溫前的尺寸
5、以上尺寸如有變化，恕不另行通知

　　
